Verteilen und Reglen

Die richtige Verteilung nicht vergessen

Ein Verteiler reguliert die Durchflussmenge und verteilt das Heizwasser entsprechend. Dies wird durch den hyfdraulischen Abgleich durch Ihren Heizungsfachmann eingestellt.

Ein Verteiler reguliert die Durchflussmenge und verteilt das Heizwasser entsprechend. Dies wird durch den hyfdraulischen Abgleich durch Ihren Heizungsfachmann eingestellt.

Verteiler 5.0

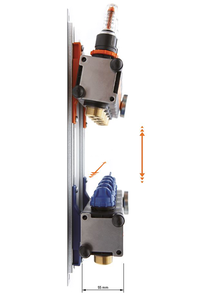

Der Verteiler ist Schlank und einfach in der Montage und durch das Clipsystem horizontal und vertikal einstellbar.



Der Verteiler kann auch zu einem späteren Zeitpunkt einfach verlängert werden und dies bis zu 17 Kreise.



Das durchsichtige Schauglas des Durchflussmessers kann bei Bedarf mühelos abgeschraubt und gereinigt werden – auch unter Druck, während des laufenden Betriebs. Durch die Reinigung lässt sich die Durchflussmenge auf dem Schauglas (Liter pro Stunde) immer klar und deutlich ablesen.

Pumpenverteilerstation

Wer eine Niedertemperatur-Flächenheizung zu einem bestehenden Hochtemperatursystem integriert, steht vor dem Problem, dass zwei unterschiedliche Vorlauftemperaturen miteinander kombiniert werden müssen. Variotherm hat eine spezielle PumpenVerteilerstation entwickelt: So können beispielsweise vorhandene Heizkörper (Auslegungstemperatur ca. 60 °C) problemlos mit einer Flächenheizung von Variotherm (ca. 30 °C) kombiniert werden.

  1. Durchflussanzeiger Primärkreis
  2. Regulier-Ventil
  3. Hocheffizienz-Pumpe (WILO Yonos Para 15/6)
  4. KFE-Hahn, drehbar
  5. Tauchhülse für Vorlauffühler
  6. Thermometer
  7. Handentlüfter
  8. Vorlaufventil, einstellbar mit Durchflussanzeiger
  9. Elektrischer Anschluss für Pumpe (3 × 0,5 mm², 230V AC, 50 Hz)
  10. Absperr-Kugelhahn (3/4" Innengewinde)
  11. Variotherm Klemmverschraubung 3/4" Eurokonus
  12. Absperrventil, Stellantrieb nachrüstbar
  13. Variante witterungsgeführte Regelung
  14. Variante Festwertregelung
  15. Maximal-Temperaturbegrenzer

Pumpenverteilerstation

Wenn z.B. nur ein Raum mit einer Fußbodenheizung nachgerüstet werden soll ist dies die ideale Lösung. Die PumpenMikrostation ist kompakt und individuell regelbar in der Temperatur. Es können bis zu zwei Heizkreise angeschlossen werden. So ist die PumpenMikrostation für Ausstattung eines Badezimmers mit einer Flächenheizung bestens geeignet.

  1. Durchflussanzeiger Primärkreis
  2. Regulier-Ventil
  3. Hocheffizienz-Pumpe (WILO Yonos Para 15/6)
  4. KFE-Hahn, drehbar
  5. Tauchhülse für Vorlauffühler
  6. Thermometer
  7. Handentlüfter
  8. Vorlaufventil, einstellbar mit Durchflussanzeiger
  9. Elektrischer Anschluss für Pumpe (3 × 0,5 mm², 230V AC, 50 Hz)
  10. Absperr-Kugelhahn (3/4" Innengewinde)
  11. Rückschlagventil
  12. Variotherm Klemmverschraubung 3/4" Eurokonus
  13. Absperrventil, Stellantrieb nachrüstbar
  14. Variante witterungsgeführte Regelung
  15. Variante Festwertregelung
